精密ボールねじ:Ct7(TLシリーズ)

精密ボールねじ設計・製造・販売 (株)伊和起ゲージ

標準生産品

当社のTLシリーズは、Ct7等級のリード精度の精密ボールねじです。 当社標準品(標準在庫)です。
高い精度と信頼性はそのままに、短納期、低価格でご提供いたします。
尚、当社標準品の軸端は未加工品です。加工を依頼させる場合はお申し付けください。

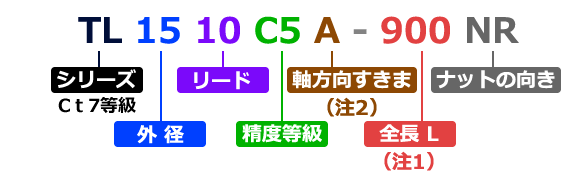

Ct7:TLシリーズの型番

精密ボールねじ:TLシリーズはすべて、制度等級 Ct7の製品です。 TLシリーズのご発注は以下型番にてご用命ください。

尚、以下に該当しない特注品についてはこちらからお問合せください。

Ct7:TLシリーズの型番

注1.「全長L」はお客様のご指定の長さで製作します。
・下表の最小値以下での製作も可能です。
・当社では機械の関係で、製作可能な全長は1,025mmまでです。

注2.「軸方向すきま」は以下から選択できます。
Z:0(与圧) A:5μ以下 K:10μ以下 S:30μ以下

注3. B.C.D(ボール中心径)は、同じ外径×リードでも、使用する鋼球またはメーカーにより異なる場合があります。

Ct7:TLシリーズ標準生産品の詳細

注4.以下のアイコンのある製品は標準規格品(標準在庫)
※各ドキュメントはC5等級:TSシリーズと共用です。
図面ファイル PDFクリックすると製品図面 PDFをダウンロードします。
2D・CADデータ(dxfファイル)クリックすると2D・CADデータ(dxfファイル dxfファイル)を圧縮ファイル(ZIP形式)でダウンロード。
3D・CADデータ(PDFファイル+STEPファイル形式)クリックすると3D・CADデータ(PDFファイル+STEPファイル形式)を圧縮ファイル(ZIP形式)でダウンロード。

ねじ軸外径=8mm

リード
[mm]
B.C.D
[mm]
全長L
[mm]
図面、2D,3Dデータ
注4
備考
2 8.3 100~310 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
4 8.3 215~340 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)

ねじ軸外径=10mm

リード
[mm]
B.C.D
[mm]
全長L
[mm]
図面、2D,3Dデータ
注4
備考
2 10.3 100~400 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
4 10.6 180~455 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
5 10.6 180~455 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
10 10.6 255~455 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)

ねじ軸外径=12mm

リード
[mm]
B.C.D
[mm]
全長L
[mm]
図面、2D,3Dデータ
注4
備考
2 12.3 180~455 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
4 12.6 180~455 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
5 12.6 180~455 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式) A ※
5 12.6 180~455 図面ファイル PDF2D・CADデータ(dxfファイル) B ※
10 12.8 455~605 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)

※ 定格荷重による違い。詳しくは当該図面ファイル PDFを参照のこと。

ねじ軸外径=15mm

リード
[mm]
B.C.D
[mm]
全長L
[mm]
図面、2D,3Dデータ
注4
備考
4 15.6 180~1,025 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
5 15.8 180~1,025 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
10 15.8 200~1,025 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式) A ※
10 15.8 200~1,025 図面ファイル PDF2D・CADデータ(dxfファイル) B ※
20 15.8 200~1,025 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)

※ 定格荷重による違い。詳しくは当該図面ファイル PDFを参照のこと。

ねじ軸外径=20mm

リード
[mm]
B.C.D
[mm]
全長L
[mm]
図面、2D,3Dデータ
注4
備考
5 20.8 260~1,025 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
10 21.0 260~1,025 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
20 21.0 260~1,025 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)

ねじ軸外径=25mm

リード
[mm]
B.C.D
[mm]
全長L
[mm]
図面、2D,3Dデータ
注4
備考
5 25.8 300~1,025 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
10 26.0 300~1,025 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)
20 26.0 300~1,025 図面ファイル PDF2D・CADデータ(dxfファイル)3D・CADデータ(PDFファイル+STEPファイル形式)

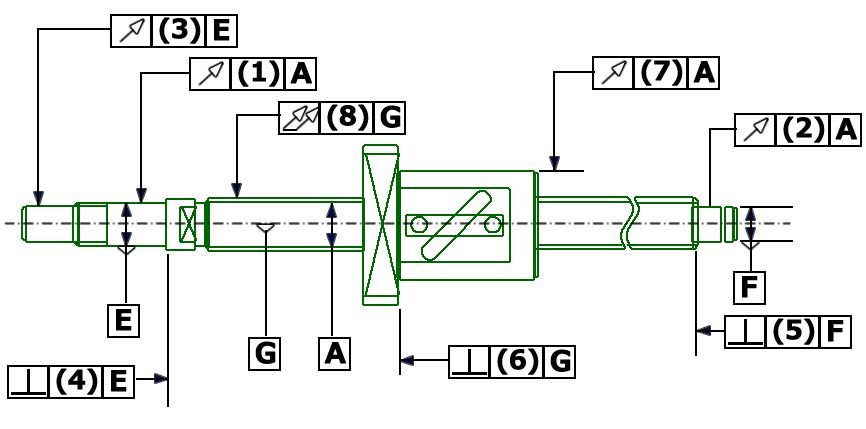

Ct7:TLシリーズの取り付け部精度

Ct7:TLシリーズの取り付け部精度

取り付け部精度の説明

(1)(2)振れ公差
ねじ軸の清面の軸線に対す支持部外径の半径方向円周振れ。
この項目には(8)ねじ軸軸線の半径方向全振れの影響が含まれますので補正を行う場合があります。
(3)振れ公差
ねじ軸の支持部軸線に対する部品取付部の半径方向円周振れ。
(4)(5)直角度公差
ねじ軸の支持部軸線に対する支持部端面の直角度。
(6)直角度公差
ねじ軸の軸線に対するナット基準端面または、フランジ取付面の直角度。
(7)振れ公差
ねじ軸の軸線に対するナット外周面の半径方向円周振れ。
(8)振れ公差
ねじ軸軸線の半径方向全振れ。

取り付け部精度の詳細 [単位:mm]

リード 8 10 12
(1)(2)振れ公差 0.014 0.014 0.014
(3)振れ公差 0.014 0.014 0.014
(4)(5)直角度公差 0.007 0.007 0.007
(6)直角度公差 0.014 0.014 0.018
(7)振れ公差 0.020 0.020 0.030



リード 15 20 25
(1)(2)振れ公差 0.014 0.014 0.020
(3)振れ公差 0.014 0.014 0.020
(4)(5)直角度公差 0.007 0.007 0.007
(6)直角度公差 0.018 0.018 0.018
(7)振れ公差 0.030 0.030 0.030

(8)振れ公差

リード 8 10 12
ねじ軸全長
~125 0.060 0.055 0.055
125~200 0.075 0.065 0.065
200~315 0.100 0.080 0.080
315~400 - 0.100 0.100
400~500 - 0.150 0.150
500~630 - 0.150 0.150
630~800 - - -
800~1000 - - -



リード 15 20 25
ねじ軸全長
~125 - - -
125~200 0.060 0.060 -
200~315 0.070 0.070 0.060
315~400 0.080 0.080 0.070
400~500 0.110 0.110 0.090
500~630 0.110 0.110 0.090
630~800 0.140 0.140 0.100
800~1000 0.170 0.170 0.130
