固定側丸型サポートユニット

精密ボールねじ設計・製造・販売 (株)伊和起ゲージ

標準生産品

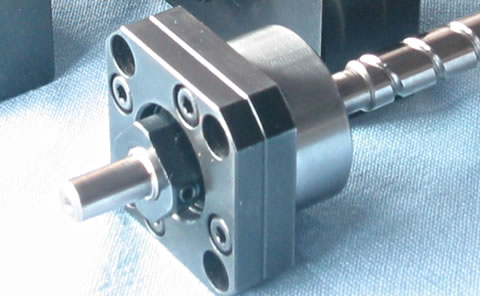

固定側の丸型サポートユニットです。標準タイプとエコノミータイプがあります。

サポートユニットはボールねじと必ずセットで使用される専用の軸受け部品です。
固定側と支持側のサポートユニットがありますが、固定側はモーター等の動力駆動装置を接続する側に設置するタイプです。

以下に掲載の無いものについては特注品となりますので、お問合せください。

標準タイプ固定型サポートユニット

標準タイプは予圧調整されたアンギュラベアリングを使用しております。高精度・高速回転用の精密ボールねじとの相性が良いです。

標準タイプの固定側丸型サポートユニット 型番と詳細

ボールねじの
ねじ軸外径[mm]
ベアリング形式 サポートユニット
型番
図面
4、6 70M6DF/GMP5 MS6 図面ファイル PDF
8,10 70M8DF/GMP5 MS8
10,12 7000T2DF/GMP5 MS10
14,15,16 7001T2DF/GMP5 MS12
20 7002T2DF/GMP5 MS15
25,28 7204T2DF/GMP5 MS20
32 7205T2DF/GMP5 MS25

エコノミータイプ固定型サポートユニット

予圧調整されたアンギュラベアリングを使用しております。
アキシアル振れの規定はありませんが、標準タイプと同等のアキシアル荷重を受けられます。
標準タイプよりも安価となり、搬送用の転造ボールねじ等、中・低速回転用に向いています。

エコノミータイプの固定側角型サポートユニット 型番と詳細

ボールねじの
ねじ軸外径[mm]
ベアリング形式 サポートユニット
型番
図面
10,12 7000DF/並級 ER10 図面ファイル PDF
14.15,16 7001DF/並級 ER12
20 7002DF/並級 ER15
25,28 7004DF/並級 ER20
